Установка поверочная «Краб-УМ» предназначена для измерения и воспроизведения объема и объемного расхода газа. В основу эталонной поверочной установки лег принцип действия ультразвукового расходомера «Ирга-РУ». Эталонная установка «Краб-УМ»:осуществляет мониторинг показаний датчиков температуры и давления, входящих в состав установки и расположенных в ее корпусе, сравнивает объемы газа, прошедшего через бытовой счетчик и через высокоточную ультразвуковую эталонную систему, анализирует результаты проведенных измерений и выдает заключение об успешной поверке. Установка «Краб-УМ» состоит из:
В качестве вычислительного устройства используется: веб-браузер, компьютер с Wi-Fi адаптером, ноутбук, планшет или смартфон. ПО встроено в вычислительный блок поверочной установки. Вычислительное устройство отображает информацию о поверке счетчика газа, выполняет архивирование в энергонезависимой памяти результатов поверки, а также передачу архивной информации и протокола поверки на систему верхнего уровня. В архив записываются и могут быть распечатаны:
Принцип измерения скорости потока в установке «Краб-УМ» аналогичны принципам, используемыми в ультразвуковом расходомере «Ирга-РУ».

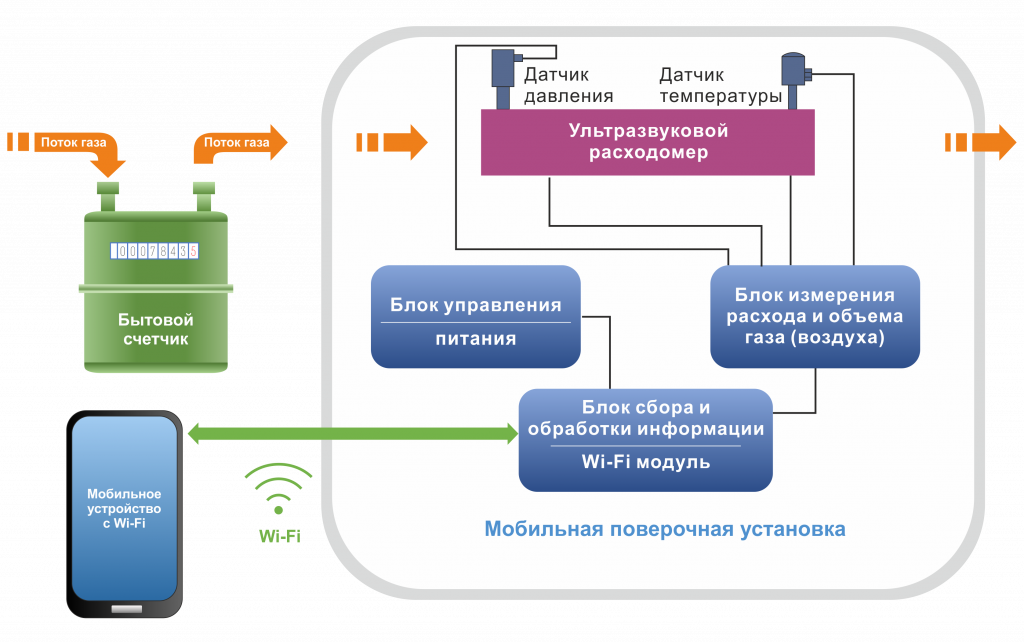

Рис. 1. Общее устройство и схема функционирования мобильной ультразвуковой установки «Краб-УМ» для поверки бытовых счетчиков природного газа |

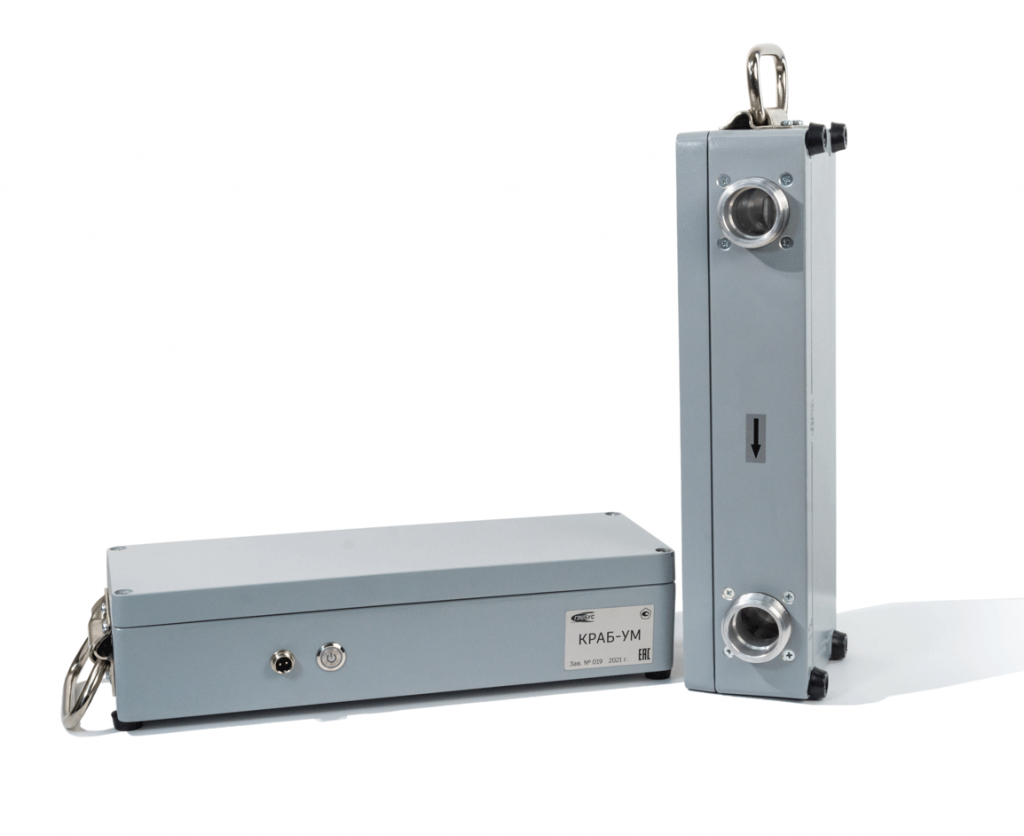

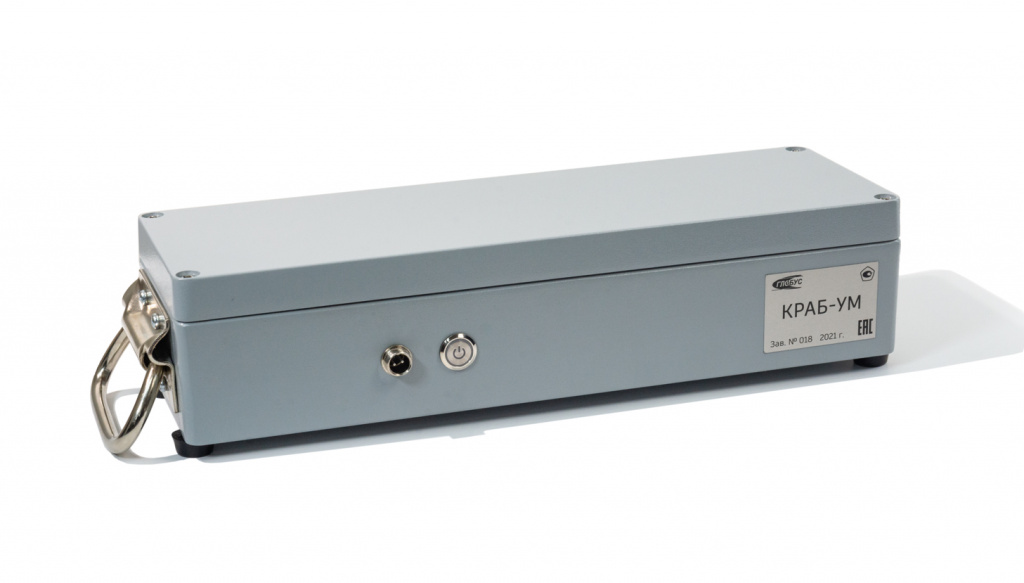

Мобильная установка для поверки бытовых счетчиков «Краб-УМ»
Установка «Краб-УМ» предназначена для поверки бытовых счетчиков газа различных типоразмеров.
Подробнее
Описание
Технические и метрологические харатеристики
| Диапазон измерений и воспроизведения объемного расхода | от 0,016 до 25 м3/ч |
| Пределы допускаемой относительной погрешности при измерении и воспроизведении объемного расхода | ±0,5 % |
| Верхний предел измерений абсолютного давления, | 120 кПа |
| Диапазон измерения температуры | от 0 до плюс 40 °C |
| Измеряемая среда | Воздух, природный газ по ГОСТ 5542 |
|
Источник питания внутренний аккумулятор:
|
не менее 8 ч |
|
Условия эксплуатации:
|
|
| Средняя наработка на отказ | 100000 ч |
| Средний срок службы | 10 лет |
| Габаритные размеры (Длина х Ширина х Высота) | не более 430х260х110 мм |
| Масса | не более 4 кг |
Документация
Руководства по эксплуатации, техническая документация
Преимущества
Достоинства установки «Краб-УМ»
- Для вычисления и отображения всей необходимой информации можно использовать веб-браузер любого мобильного или стационарноного устройства (в состав установки входит Wi-Fi-контроллер).
- Погрешность измерений в диапазоне 1:1500 не превышает 0,5%.
- Поверку бытовых счетчиков можно производить как на газовой магистрали (без съема счетчика), так и на воздухе при использовании дополнительного нагнетателя потока.
- Эталонная установка компактна и мобильна.
- Установка «Краб-УМ» способна работать до 8 часов от аккумуляторной батареи.
